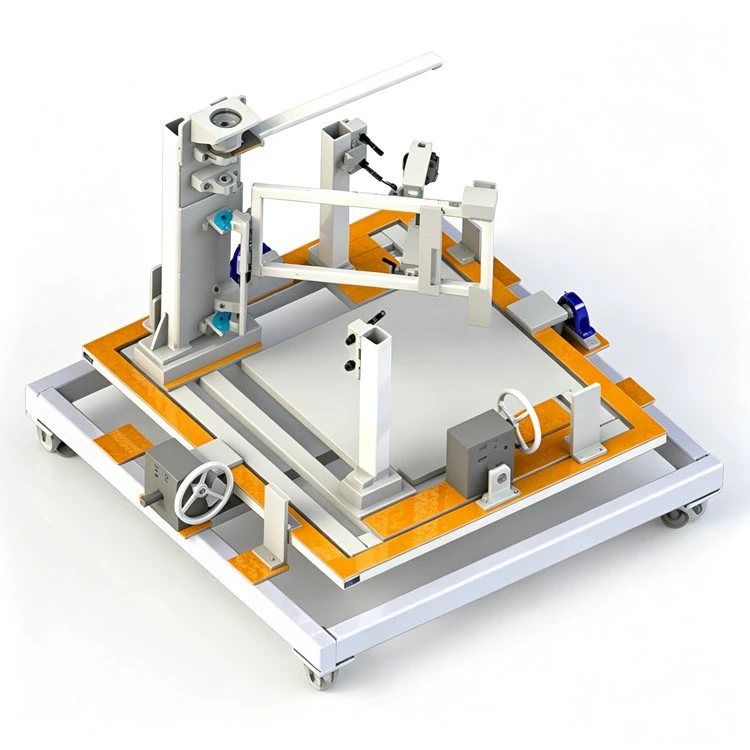

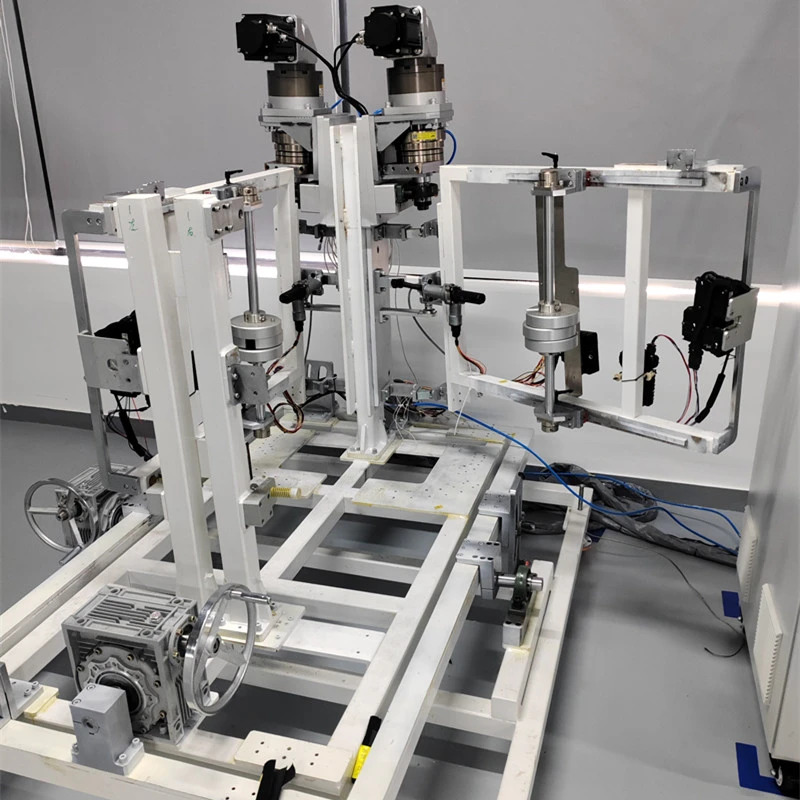

Систем за тестирање актуатора врата је специјализовани тестни стол за перформансе компоненти засуна врата аутомобила. Ова опрема је направљена за покретаче бочних врата, механизме за закључавање врата и склопове засуна врата са електричним погоном. Подржава тестирање издржљивости и верификацију перформанси за ОЕМ-ове и Тиер 1 добављаче. Систем користи тежак{4}}модуларни оквир са више радних станица. Поседује серво погонски систем-затворене петље и више{7}}димензионалне сензоре. Ови делови функционишу заједно да копирају стварне циклусе отварања{9}}затварања и закључавања врата возила. Систем прецизно репродукује стварне услове рада у возилима.
Шест независних радних станица
Овај производ долази са 6 независних тест станица. Свака станица може истовремено да покреће другачији актуатор врата. Станице раде одвојено једна од друге. Можете покренути, зауставити или променити број циклуса за сваку станицу за себе. Овај дизајн подржава мале-тестове поређења серија и велике-провере поузданости. Подешавање са 6 станица у великој мери побољшава ефикасност тестирања. Корисници могу тестирати више узорака без чекања да се заврши један тест пре него што започну други.
Серво механизам копира читав низ радњи за закључавање{0}}затварање{1}}затварања. Можете подесити ход отварања, угао затварања, брзину кретања, кашњење бафера и време задржавања. Ова подешавања одговарају стварним условима коришћења возила. Систем симулира дуготрајни{5}}замор од поновљених отварања и затварања. Ова карактеристика чини систем за тестирање актуатора врата вредним за развој производа и контролу квалитета.
Прикупљање података са више{0} параметара
Систем прикупља четири кључна типа података током сваког циклуса тестирања. То су радна струја, угао ротације, погонски обртни момент и оптерећење притиска. Он генерише пуне криве процеса за струју, угао и притисак у реалном времену. Ове криве показују динамичке перформансе производа који се тестира. Подаци помажу инжењерима да разумеју како се актуатор врата понаша током рада.
Аутоматско откривање кварова
Корисници могу да поставе прилагођене прагове за тренутна ограничења, опсеге углова, вредности обртног момента и временска ограничења акције. Производ аутоматски бележи све тачке података које прелазе ова ограничења. Он идентификује проблеме као што су заглављивање, мала сила, преоптерећење, непотпуна радња и неуспех у -средини циклуса. Ова аутоматска провера штеди време и смањује људску грешку у откривању кварова.
Дуготрајно{0}}бројање циклуса
Систем подржава број циклуса до милион или више. Прати укупан број завршених циклуса и време за сваку радњу отварања{1}}затварања у реалном времену. Сви подаци о испитивању, записи о грешкама и подаци о кривуљама се аутоматски чувају у локалној меморији. Корисници могу да извезу ове податке за извештаје и анализу. Ова функција подржава потпуну следљивост за тестирање поузданости.
Замена производа{0}}на рецепту
Систем за тестирање актуатора врата складишти више рецепата за тестирање за различите моделе актуатора. Након промене уређаја, оператери могу једним кликом учитати исправан рецепт. Ова функција брзог пребацивања омогућава брзу замену производа. Систем ради са многим типовима актуатора за упоредно тестирање.
Комуникација ЦАН магистралом
Систем има уграђене- интерфејсе ЦАН и ЛИН магистрале. Може да шаље и прима сигнале са актуатором који се тестира. Ово подешавање имитира команде контролора возила. Систем проверава одзиве сигнала и време комуникације у складу са захтевима. Ова карактеристика у потпуности репродукује електричну логику која се налази у стварним возилима.
Контрола приступа корисника
Производ укључује нивое приступа оператера и администратора. Чува евиденције тестова, записе о производима и датотеке за управљање рецептима. Ове функције подржавају организовано управљање лабораторијом. Они такође чине процес тестирања потпуно следљивим и прегледним.
Техничке спецификације
|
Параметар |
Спецификација |
|
Тест Статионс |
6 независних радних станица |
|
Тест Објецтс |
Активатори бочних врата, механизми за закључавање врата, склопови резе за врата са електричним погоном |
|
Контролни систем |
Серво погон{0}}затворене петље |
|
Цицле Цапацити |
До 1000,000+ циклуса |
|
Комуникација |
ЦАН / ЛИН аутобус |
|
Складиштење рецепата |
Више рецепата за производе |
|
Сигурносне карактеристике |
Заштита од преоптерећења, заустављање у нужди, искључивање на временско ограничење |
|
Апликација |
Испитивање поузданости истраживања и развоја, испитивање типа, улазна инспекција |
